Расположение и задачи кабеля определяется набором тех требований, которые предъявляются к защите и конструкции линий. К примеру, на территориях электрических станций разместиться данные линии могут на эстакаде, на блоке, в туннеле или канале из железобетона. Применение каналов и траншей, а также труб вполне допустимо на земле возле станций, и в населенных пунктах. Если данные провода, укладываемые в траншеях, пересекаются с какой-либо помехой, то линия защищается сверх того.

Выбираем кабель
Основывают подбор кабеля после знакомства с мощностями и типом конструкции, которые были заданы в проекте. Следует помнить, что прокладывая линию на производстве, не следует выбирать кабеля, покрытые чем-либо склонным к горению.

Если нужно подключить устройства мобильные, то выбрать лучше гибкие провода, изоляционный слой на которых не разрушиться при множестве сгибаний. В свою очередь те кабеля, которые применяют на вертикальной поверхности, обеспечить должны постоянную изоляцию (т.е. изоляционный материал не должен стекать). При надобности применять можно кабеля из пластика или резины. Если на разнообразных участках кабелей условия не одинаковые, то подбирают уже конструкцию линии для более сложных обстоятельств.

Те кабели, которые прокладываются в траншее, защищаться должны броней или оболочкой для защиты. Если прокладывается кабель в подвижном или пучинистом грунте, то выбрать лучше тот кабель, прочность которого подтвердиться броней.

В свою очередь то сооружение, которое создается для расположения имеющихся кабелей, называют кабельным. Данное сооружение, к примеру, может быть колодцем, туннелем и так далее. В таких сооружениях нельзя хранить иные материалы. Если есть вероятность, что в данную постройку попадет вода, то обязательно следует тут предусмотреть ресурсы отвода воды или откачивания ее. Прокладка кабельных линий имеет массу условий и закономерностей, но вначале кратко рассмотрим места размещения кабельных каналов.

Прокладываем кабель в траншее
Под линией проводов укладывают подложку из песка в сантиметров 10, уже сверху над линией засыпается грунтовой слой без твердых больших камней. Над засыпкой устраиваем дополнительную защиту. Если параметры напряжения до 10 кВт, то для предохранения вполне выбирается кирпич красный или плита из железобетона. Если напряжение до 35 кВт, то подойдут только плиты. Промежуток от места прокладки до верха должен быть не меньше сантиметров 70.

О местах прокладки кабельных линийПрокладываем кабель в помещении

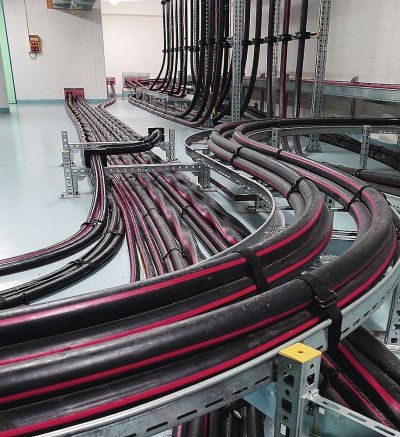

В зданиях кабеля проложить возможно на лотке, струне, тросах, в трубе, коробке и так далее. Если в здании производства воспользоваться открытой прокладкой, то можно трассы объединять. Увязываются все имеющиеся сети (электрика не исключение) еще на стадиях проекта.
